Ширина укладки, мм | 2300 |
Привод | гидравлический |
Масса навесного оборудования, кг | 1700 |
Объем приемного бункера, м3 | 1,9 |
Расчетная производительность, т/ч | 100 |
Угол перекоса отвала-планировщика, +- о | 25 |
Ширина отвала-планировщика, м | 0,5 — 2,3 |
Подъем/опускание отвала-планировщика относительно дорожного полотна, м | 0,3/0,3 |
Максимальная рабочая скорость, км/ч | 3 |
Габаритные размеры смонтированного оборудования в транспортном положении: | |
Длина, мм | 6240 |
Ширина, мм | 3100 |
Высота, мм | 3100 |
Габаритные размеры смонтированного оборудования в рабочем положении: | |
Длина, мм | 6870 |
Ширина, мм | 5200 |
Высота, мм | 4440 |

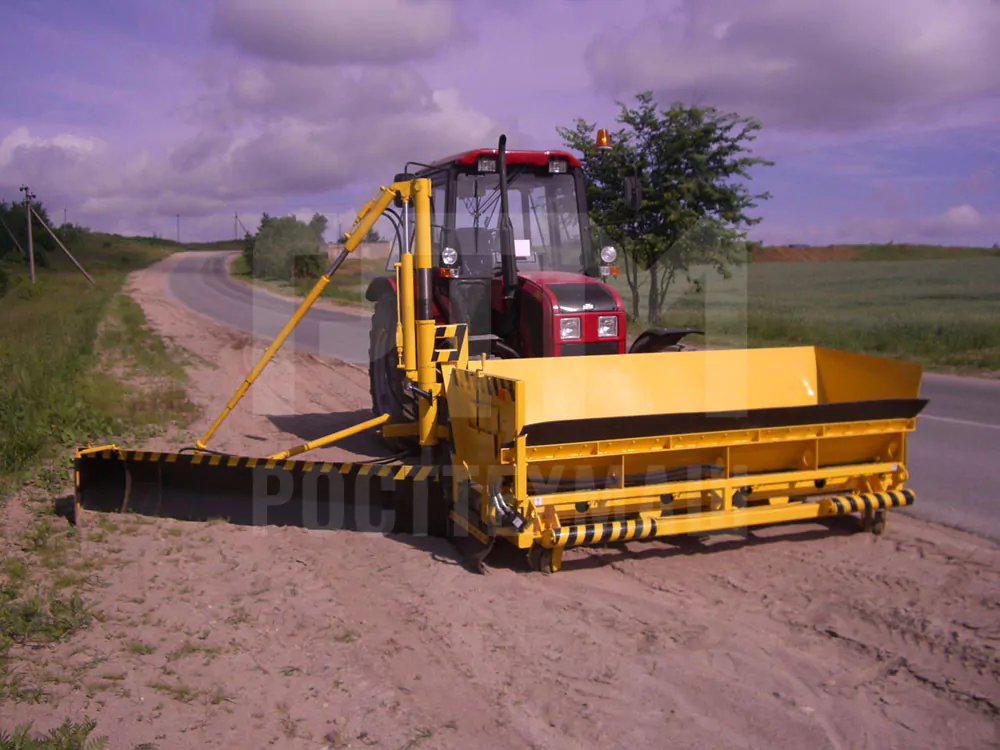

Укладчик обочин МК-2300 на трактор МТЗ
Описание
Оборудование предназначено для эксплуатации в макроклиматических районах с умеренным климатом «У», категории I по ГОСТ15150-69 при температурах окружающего воздуха от минус 40 оС до плюс 40 оС.
Навесное оборудование агрегатируется с тракторами тягового класса 1.4 – 2.0.
Базовые тракторы – МТЗ 80 / МТЗ 82.1 / МТЗ 92П
Управление:
Управление оборудованием производится из кабины базового трактора.
Оборудование может выполнять следующие движения:
Приемный бункер:
- перевод приемного бункера в транспортное и рабочее положение;
- выдвижение или втягивание гидравлической штанги с упорными роликами;
- регулирование скорости ленточно-цепного конвейера.
Отвал-планировщик:
- подъем-опускание отвала-планировщика выше или ниже дорожного полотна;
- перекос отвала-планировщика выше или ниже дорожного полотна;
- выдвижение или втягивание гидравлической секции отвала-планировщика.
